BIM-integratie

Inhoudsopgave

• Voordat je begint
• BIM-model in KYP importeren
• NL-SfB/IFC-codes en kenmerken aan BIM-objecten toewijzen
• Activiteiten aan BIM-objecten koppelen
• Selectie maken met AI
• Planning overzetten naar KYP Project
• BIM-integratie weergeven in KYP Project

Voordat je begint

Om de BIM-integratie te gebruiken, moet je planning van het volgende zijn voorzien:

• Project-activiteiten
• Locaties en sublocaties
• Sublocaties met gekoppelde project-activiteiten

Nadat dit is ingesteld, kun je aan de slag met het integreren van BIM, te beginnen met het importeren van het BIM-model.

BIM-model in KYP importeren

Om je BIM-model in KYP te importeren, heb je een IFC-bestand nodig. Deze kun je als volgt uploaden:

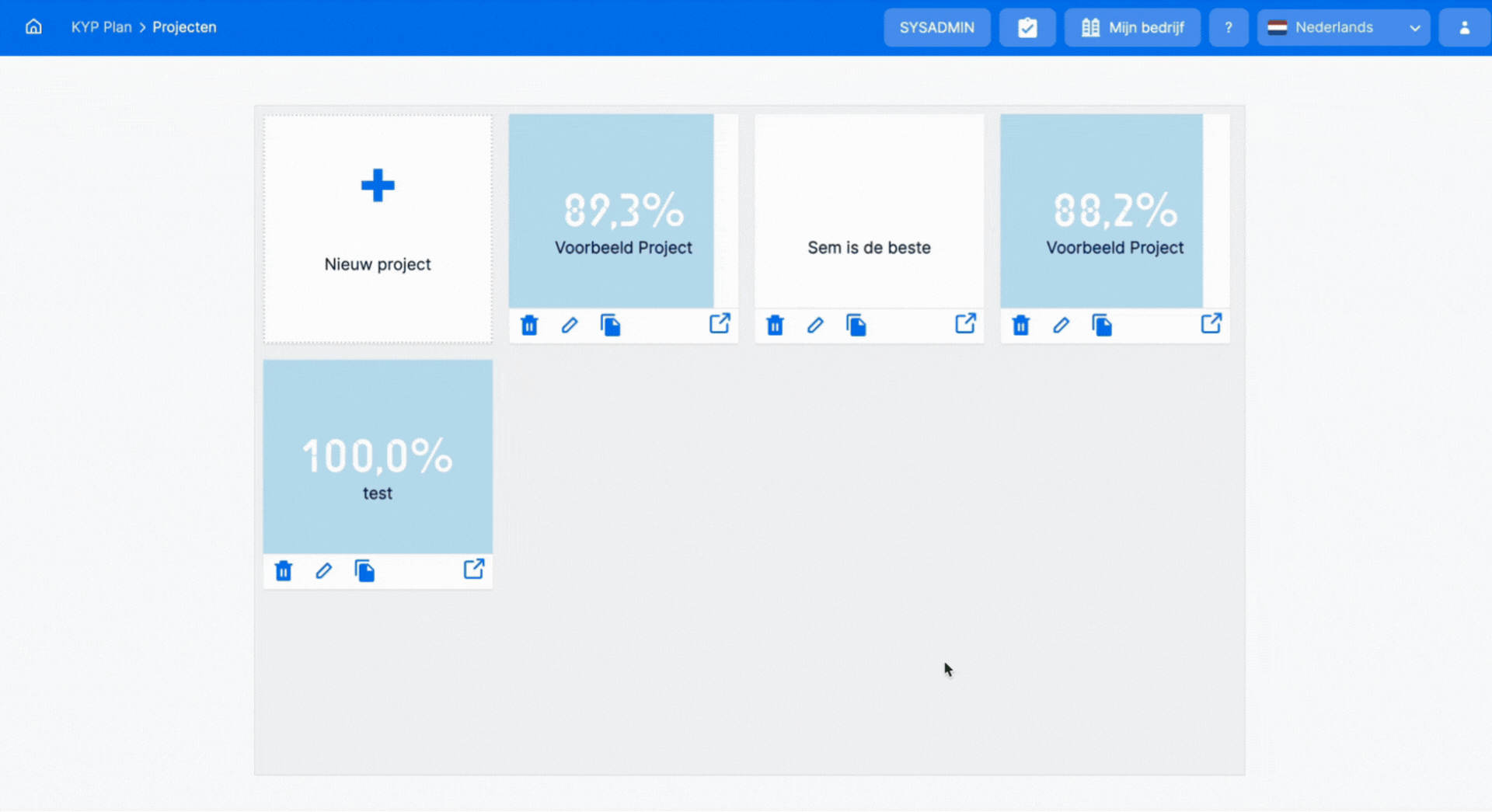

1. Open je project in KYP Plan.
2. Navigeer naar 'Project info'.
3. Upload het IFC-bestand bij 'BIM model'.

Nadat de upload is voltooid, kun je codes en kenmerken aan de BIM-objecten toewijzen.

NL-SfB/IFC-codes en kenmerken aan BIM-objecten toewijzen

De NL-SfB-classificatie is een standaard voor het ordenen en filteren van bouw- en installatie-delen en vormt de basis tijdens alle fases van het bouwproces.

Voordat je activiteiten aan BIM-objecten kunt koppelen, moeten in KYP eerdergenoemde NL-SfB/IFC-codes aan de BIM-objecten worden toegewezen. Dit doe je als volgt:

1. Navigeer naar 'BIM objecten'
2. Klik onder 'NL-SfB/IFC codes' op de knop 'Toevoegen +'
3. Navigeer naar het gewenste niveau door op de benamingen te klikken
4. Vink de gewenste code(s) aan
5. Wijs de code(s) toe door op de knop 'Code toewijzen' te klikken

In plaats van het koppelen van IFC-codes, is het ook mogelijk om handmatig kenmerken uit jouw model toe te voegen. Ook met handmatig geselecteerde kenmerken zal het mogelijk zijn om activiteiten aan BIM-objecten te koppelen.

Activiteiten aan BIM-objecten koppelen

Nadat de juiste codes of kenmerken aan de BIM-objecten zijn toegewezen, kunnen de objecten en activiteiten aan elkaar gekoppeld worden:

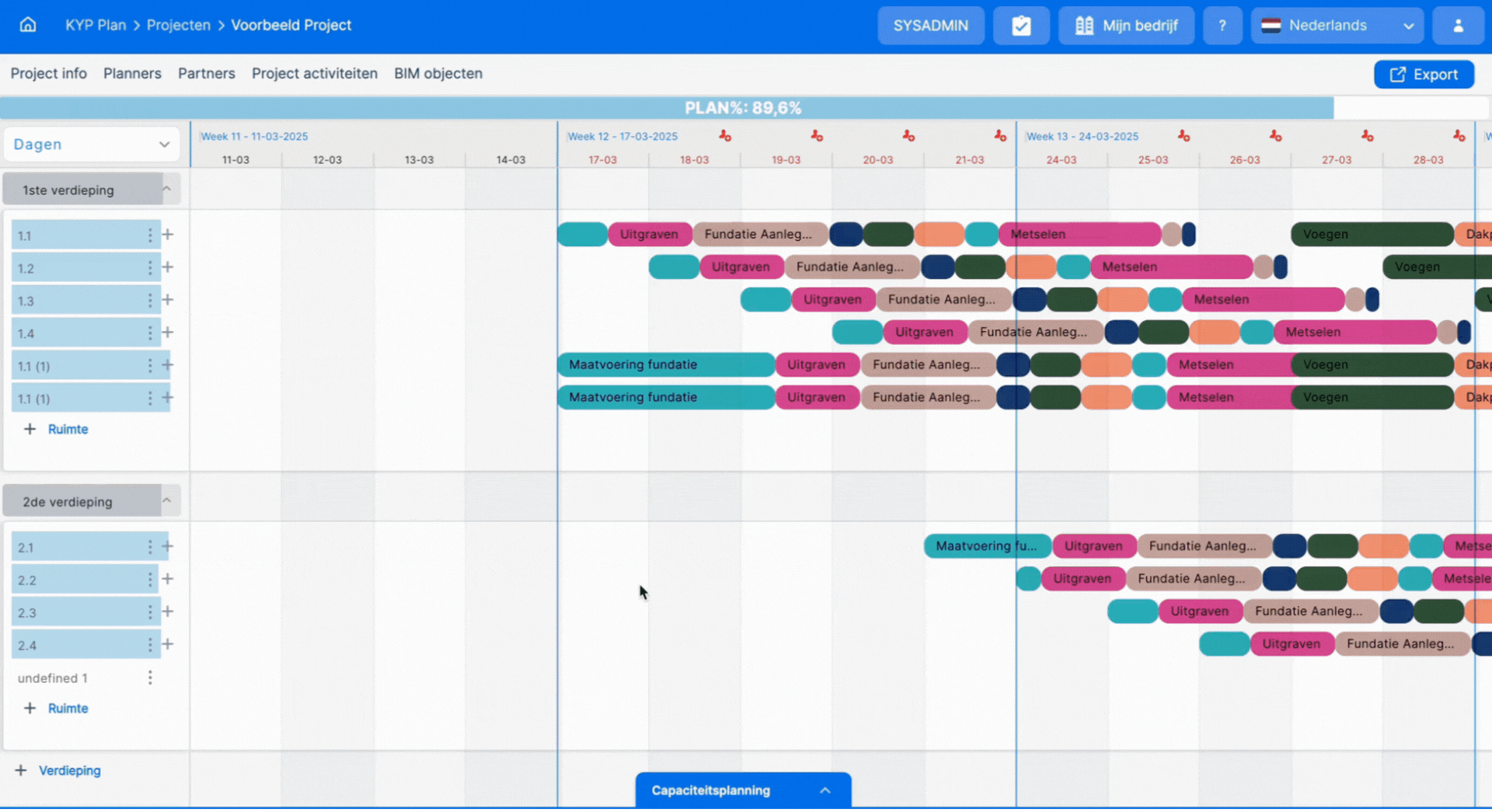

1. Open de planning en klik op een ruimte
2. Klik in de kolom 'Gekoppeld' op de knop 'Koppelen BIM'
3. Controleer de gevonden objecten en ontkoppel indien nodig door achter aan object op het ontkoppel-teken te klikken
4. Bevestig de objecten door op de blauwe knop 'Koppelen' te klikken
5. Sla de koppeling op middels de blauwe knop 'Veranderingen opslaan'

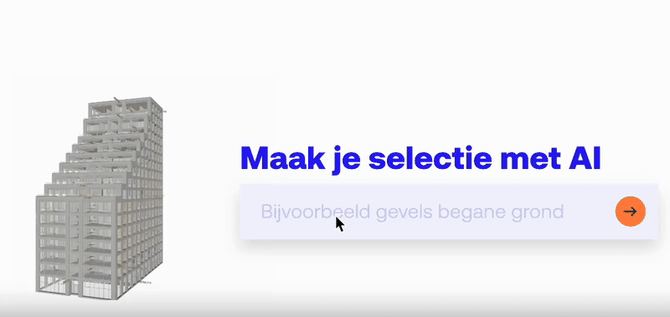

Selectie maken met AI

Het alternatief voor het handmatig koppelen per activiteit is door gebruik te maken van AI. Met deze functie zal het mogelijk zijn om met een zoekopdracht in één keer de gewenste selectie objecten te genereren. Dit maakt het koppelen van activiteiten en BIM-objecten een stuk efficiënter.

Planning overzetten naar KYP Project

1. Open de planning

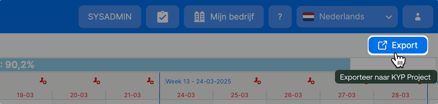

2. Klik op de blauwe knop 'Export'

3. Selecteer de gewenste optie met betrekking tot fases:
   1. Gebruik locatie als fase: De locaties, bijvoorbeeld verdiepingen, worden als fase in het project gezet.
   2. Gebruik taken-lijst als fase: De activiteitenlijsten worden als fase in het project gezet.
   3. Gebruik geen fase: Het project wordt als horizontale planning zonder fases geëxporteerd. Alle informatie komt terug in de post-its.
4. Klik op 'Ja'

De planning zal omgezet worden in een project. Na de export, is het mogelijk het project direct te openen.

BIM-integratie weergeven in KYP Project

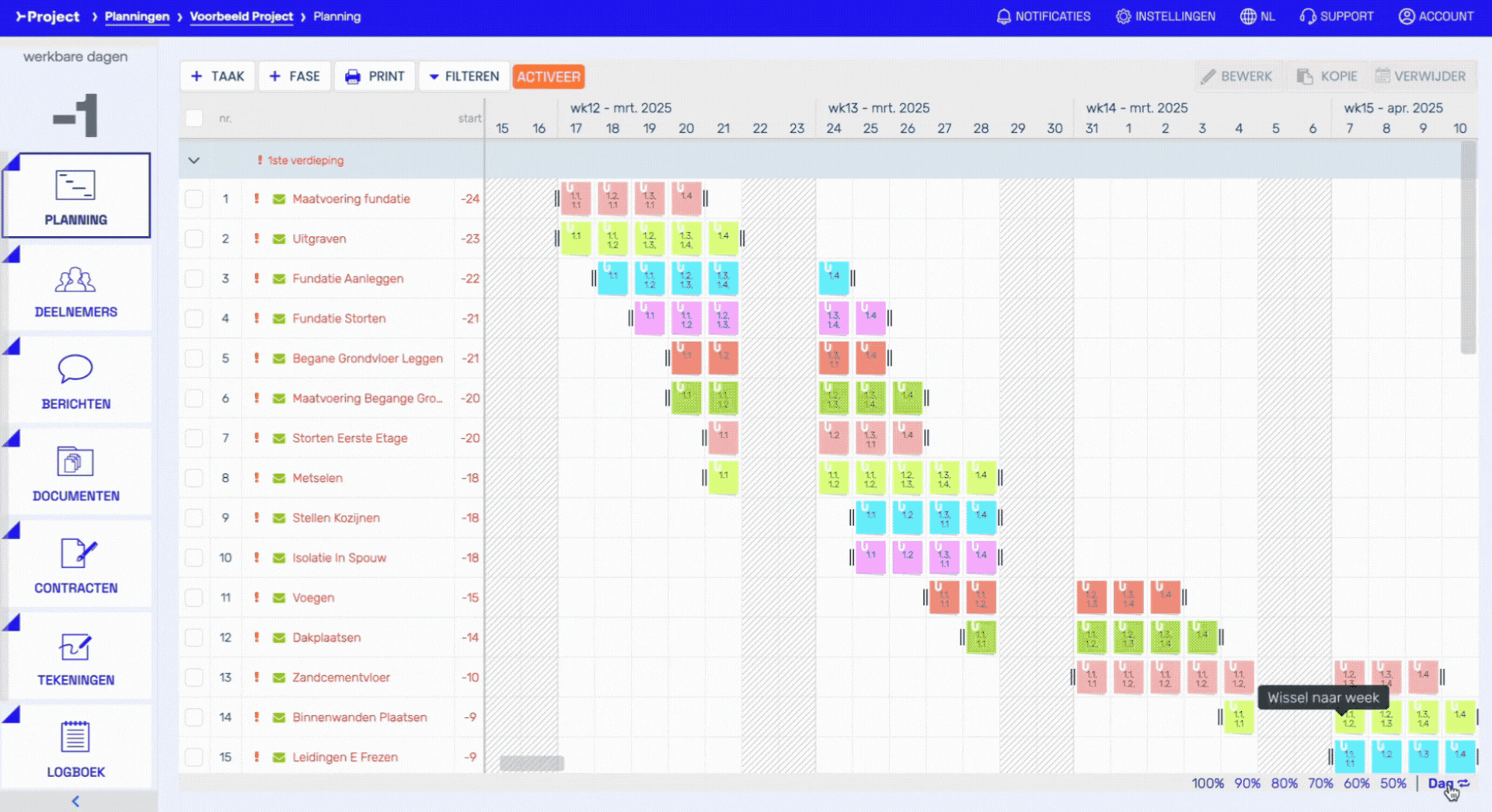

1. Open de planning in KYP Project
2. Switch rechts onderin naar de weergave 'Week'
3. Klik rechts onderin het scherm op het 3D-icoon
4. Houd de CTRL-toets ingedrukt en maak een selectie op taakniveau
